大開口サッシ-折れ戸-あけてんで-高水密

イスターカーテンあけてんで

ビルサッシ同等の性能を有する大開口折れ戸

性能面での妥協は一切せず、気密性・水密性・耐風圧性・遮音性のいずれの性能もJISグレードで、ビルサッシ同等の性能を実現。
快適な空間をご提供します。

商品の特徴FEATURES

外部向け折れ戸[イスターカーテンあけてんで]商品紹介動画

「あけてんで」とは・・・?

商品名の「あけてんで」とは、福井地方の方言で「あけてください」「あけてちょうだい」という意味。
天気が良く暖い日には、扉をフルオープンして、中庭やテラスにみんなで集まり、日向ぼっこしながら楽しい時間を過ごしていただきたいという想いで名付けました。

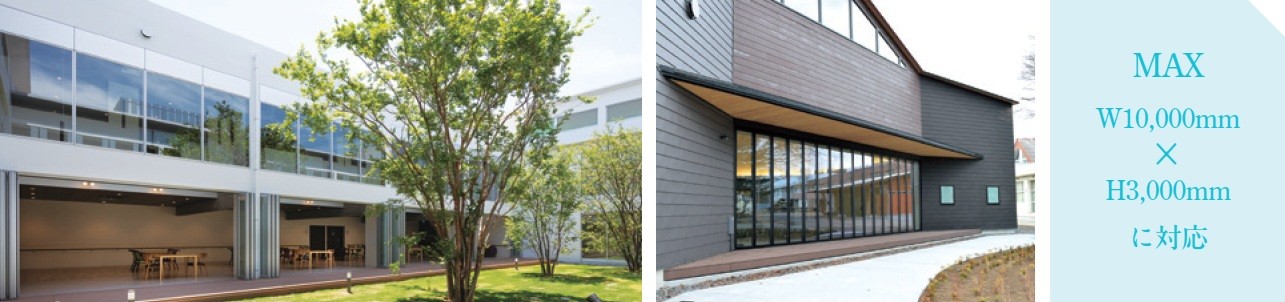

スリムなデザインが実現する幅10メートルの大開口

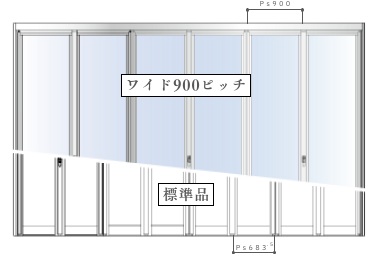

框を細くし、パネル1枚の最大幅を683.5㎜に拡大。よりよい眺望と外光の確保を実現します。
最大W10000㎜×H3000㎜のサイズに対応します。

大開口サッシ-折れ戸-あけてんで-パネルサイズ

サッシ並みの性能で快適性を提供

性能面での妥協は一切せず、気密性、水密性、耐風圧性、遮音性のいずれの性能もJISグレードでアルミサッシ同等の性能を実現。
快適な空間をご提供します。

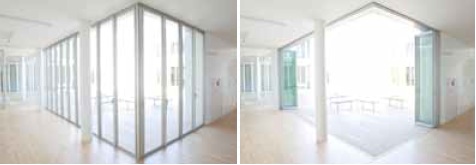

全開時もコーナー框が残らないコーナータイプ

コーナー框なしで、外のような開放感が得られます。

大開口サッシ-折れ戸-あけてんで-コーナータイプ

フラットな床面

フラット下枠を採用することにより、境界の段差をなくし安全性を確保します。
※フラット下枠は、シルバーツヤ消し1色のみ

大開口サッシ-折れ戸-あけてんで-サッシ-フラット下枠

ステンレールの実装可能

設置状況に応じて、重量物や靴ズリなどの強度・劣化対策として、
ステンレールを採用することも可能です。

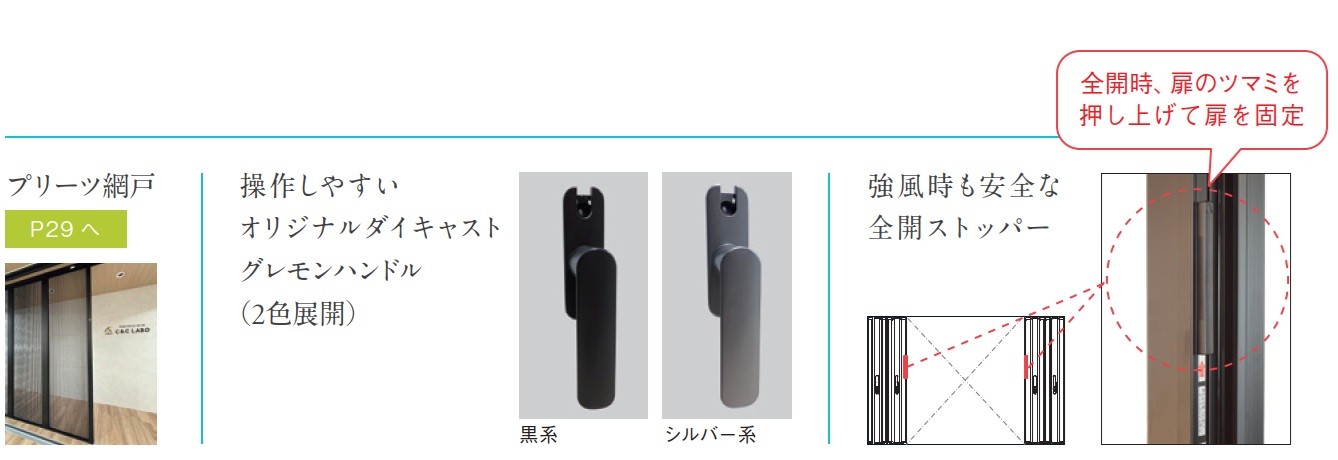

強風時も安全な全開ストッパー

全開時に扉を固定するストッパーがついており、風の強い気候でも安全にご利用いただけます。

大開口サッシ-折れ戸-あけてんで-全開ストッパー

防犯性、安全性に配慮したハンドル

【オリジナル・ダイキャスト製(内側)】
内側のハンドルの材質にはADCを採用。ハンドルの誤操作を防ぐトリガーを装備し、安全性も追求しています。
【鍵付きもオプションで装着可(内側)】
鍵付きハンドルをオプション設定しており、防犯性の向上と内部からの出入りの管理が可能になります。
※マスターキーには未対応です。

大開口サッシ-折れ戸-あけてんで-グレモンハンドル

【外鍵付きグレモンハンドルを設定】
外部にもハンドルの設定が可能です。これにより内外からの出入りが可能になります。
また、シリンダー錠を採用したことで、高い防犯性を実現しました。※外部ハンドルは高耐候性の材質を採用しました。
※マスターキーにも対応します。

大開口サッシ-折れ戸-あけてんで-外錠付き両面グレモンハンドル

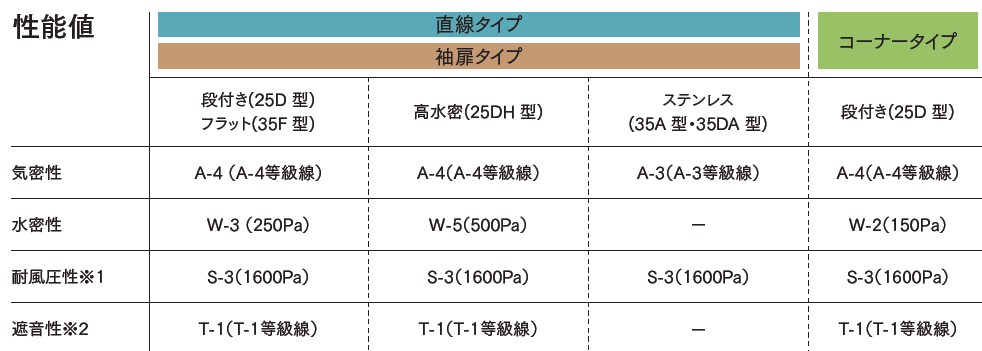

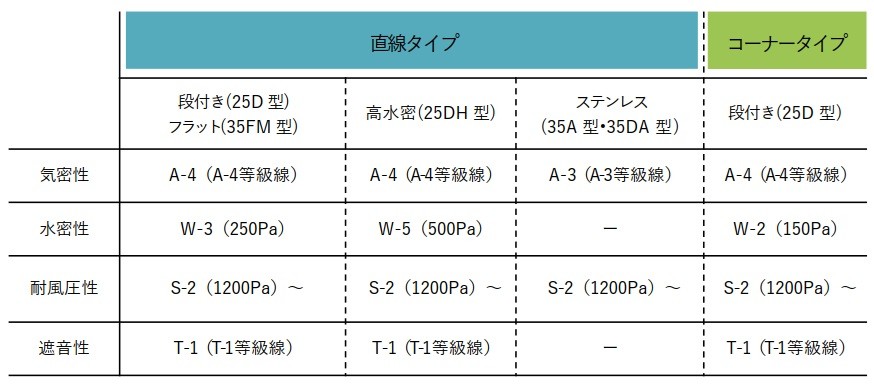

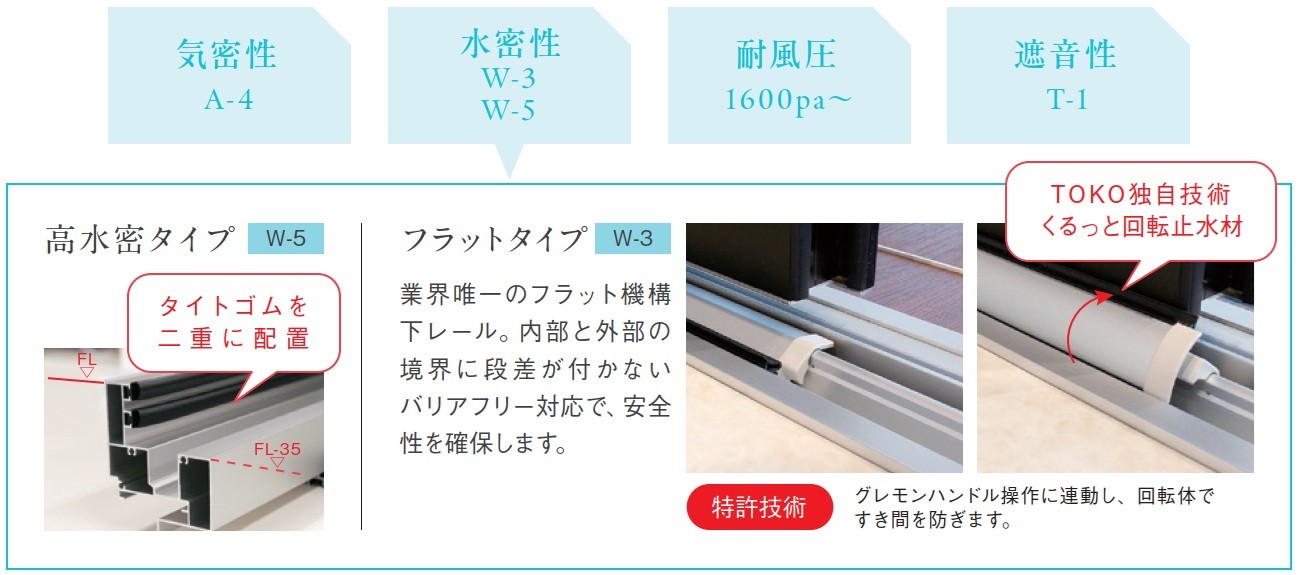

性能値

大開口サッシ-折れ戸-あけてんで-性能値

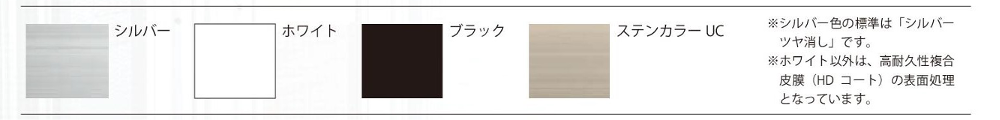

Color Variation カラーバリエーション

大開口サッシ-折れ戸-あけてんで-カラーバリエーション

商品仕様SPECIFICATIONS

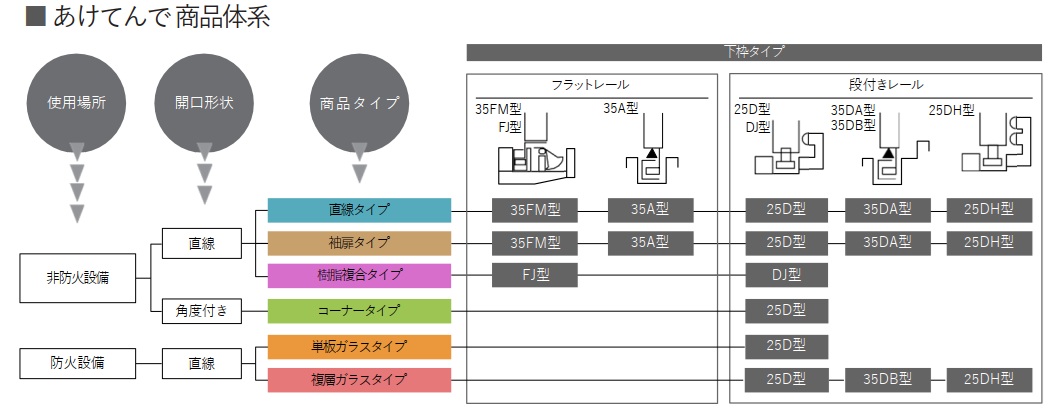

商品体系図

大開口サッシ-折れ戸-あけてんで-商品体系図

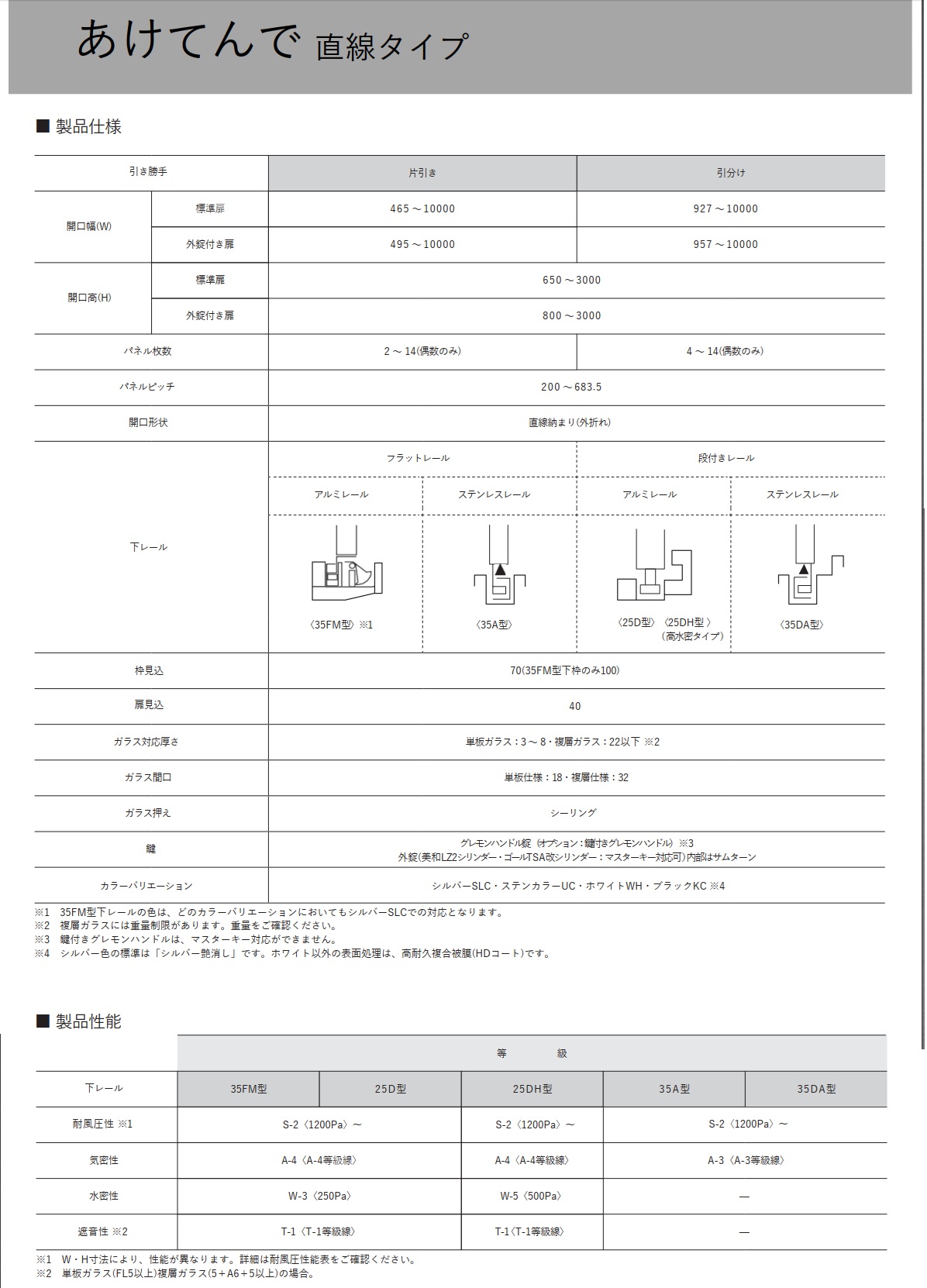

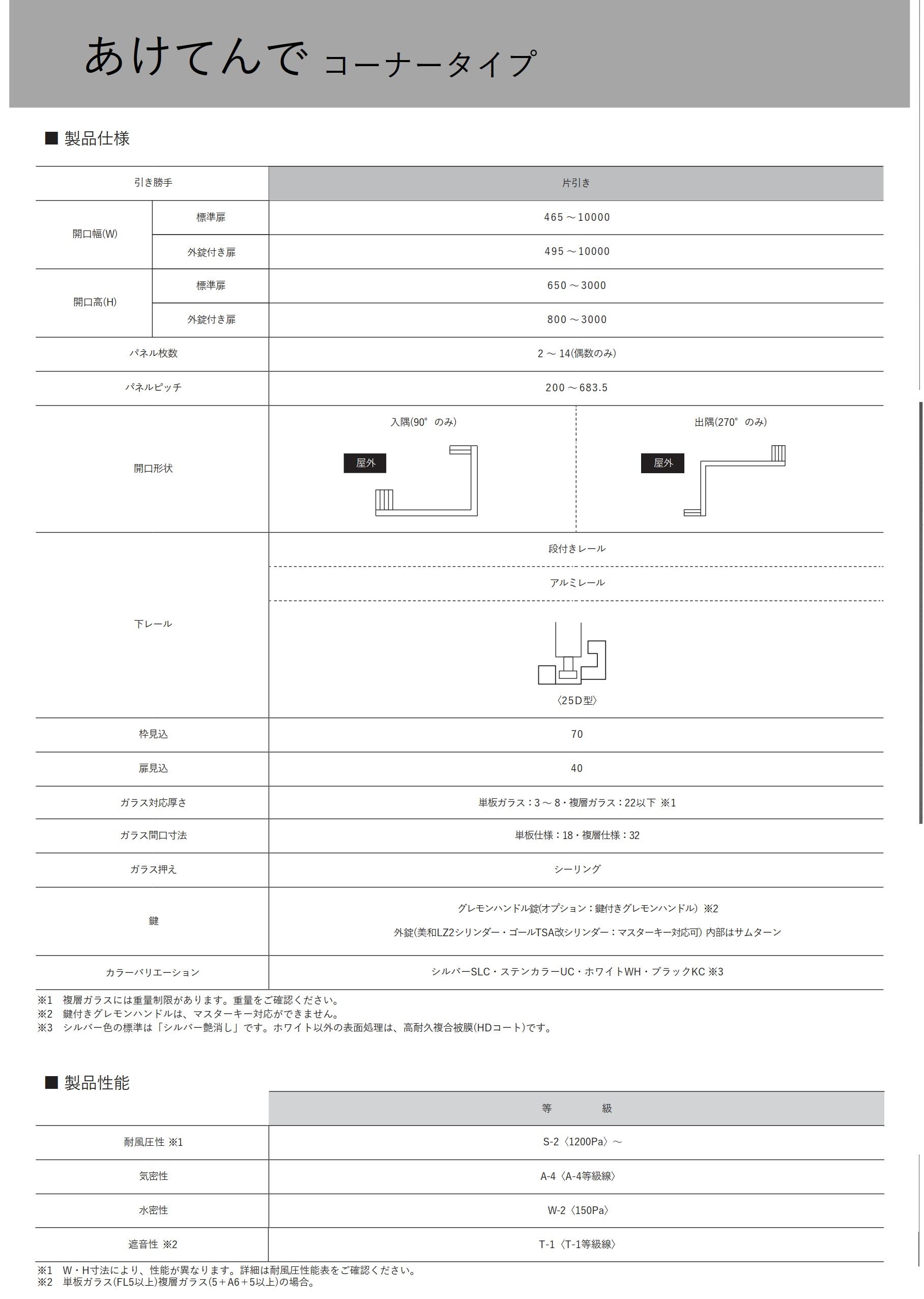

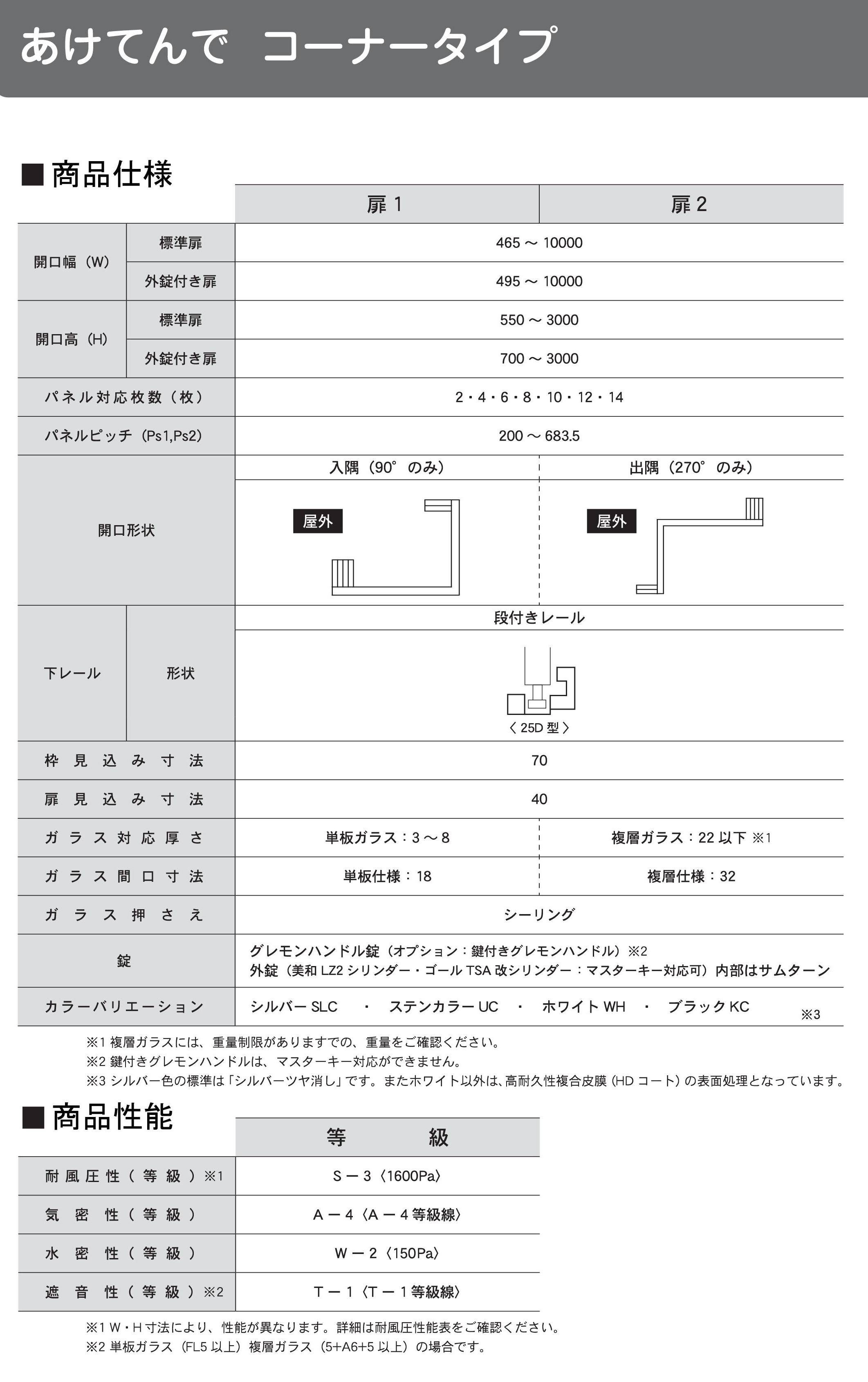

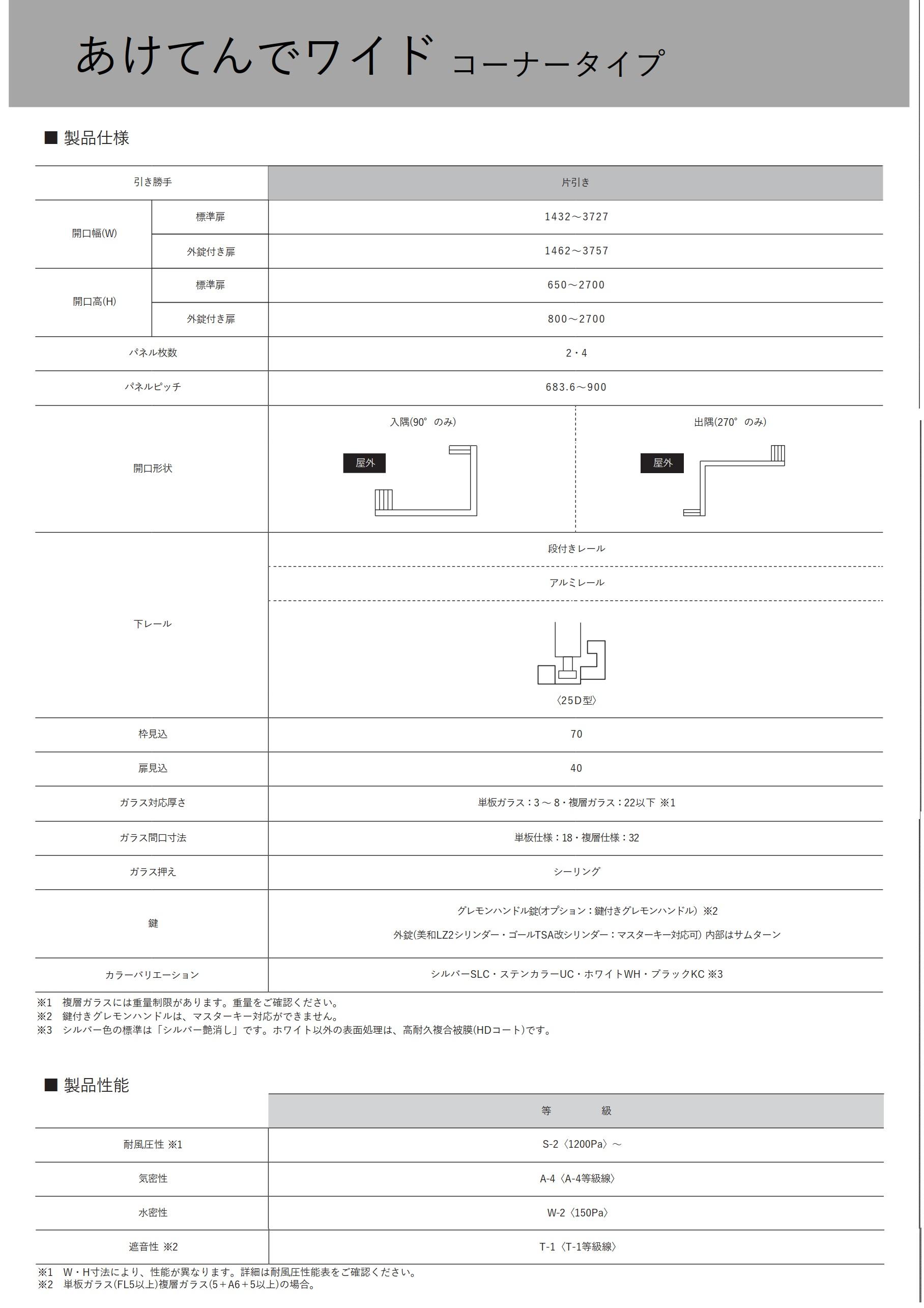

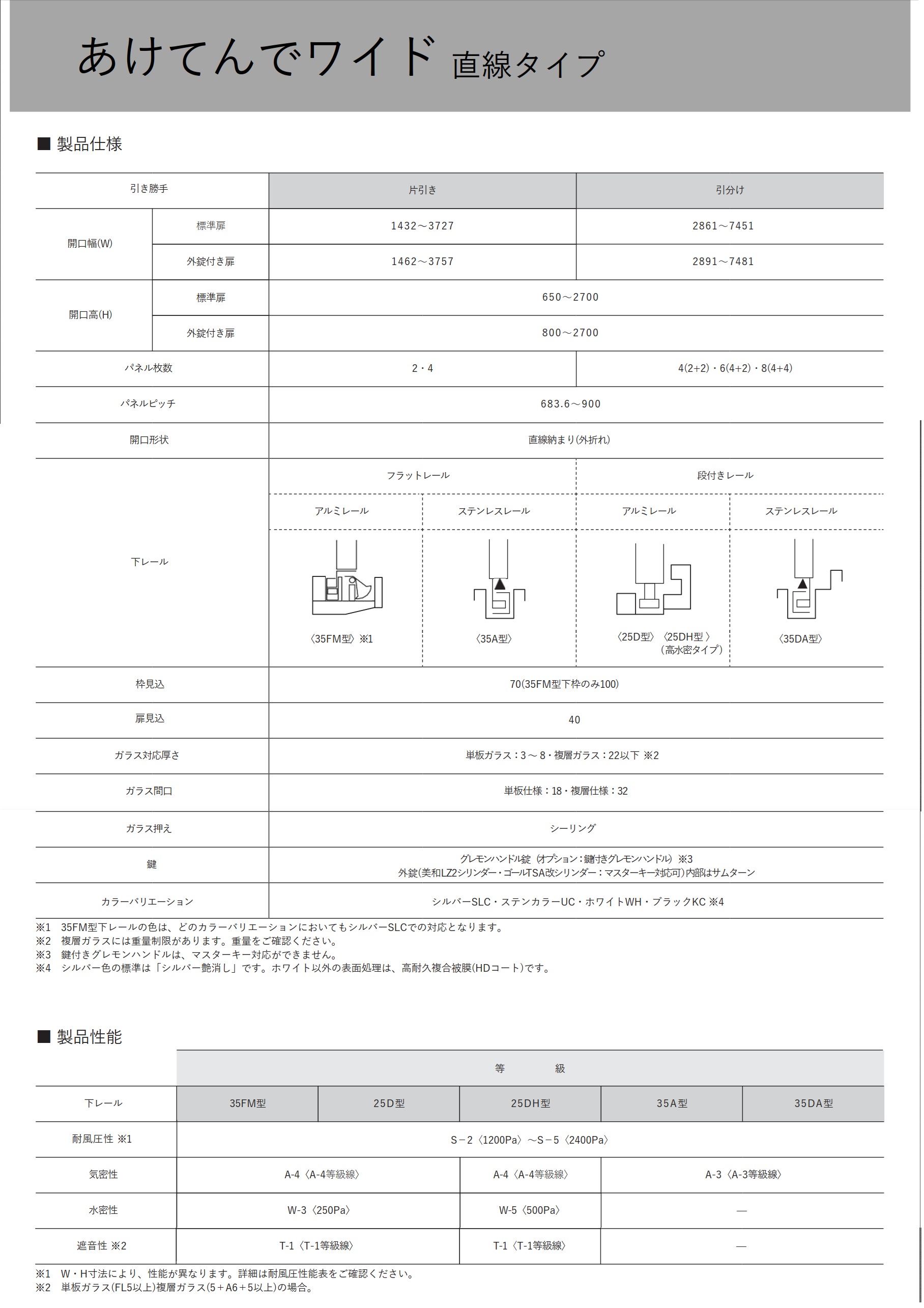

仕様一覧

大開口サッシ-折れ戸-あけてんで-仕様

施工事例EXAMPLES

EXAMPLE 01

市の南玄関口にふさわしいまちの交流施設。1階オープンスペースを開放し様々なイベント・催しが開ける親しみやすい空間を生み出します。

設置場所詳細公共施設
施設名toko⁺toko⁼labo
場所愛知県江南市

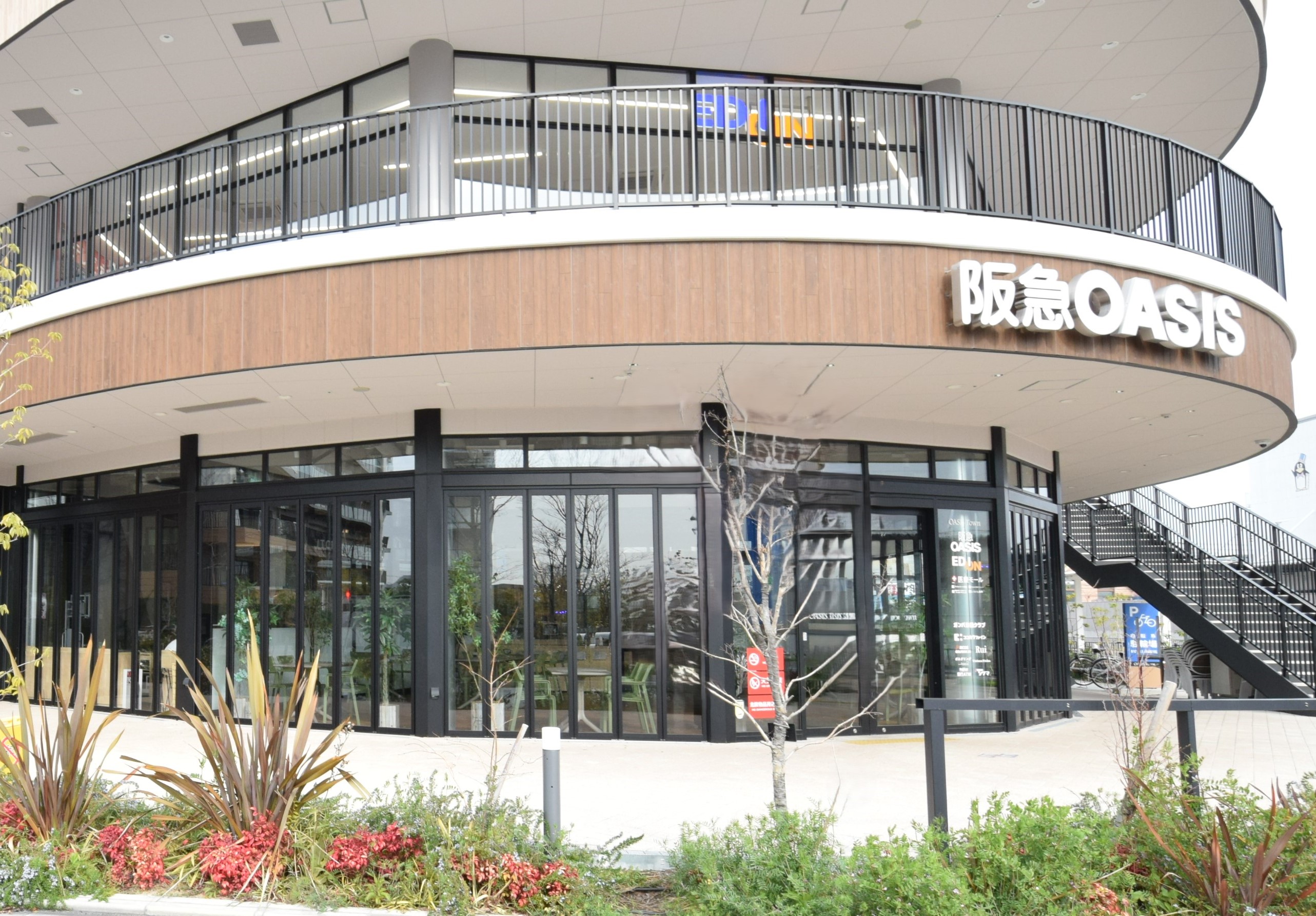

EXAMPLE 02

「食と健康を軸とした多世代共生」がテーマのSC。開放的なイートインスペースはファミリー層のくつろげる空間として最適です。

設置場所詳細商業施設
施設名阪急オアシス吹田SST店
場所大阪府吹田市

EXAMPLE 03

フルオープンにすることにより隣接する公園と屋内外一体感のある空間を創る事ができます。大開口は換気もできるので感染症対策としても有効です。

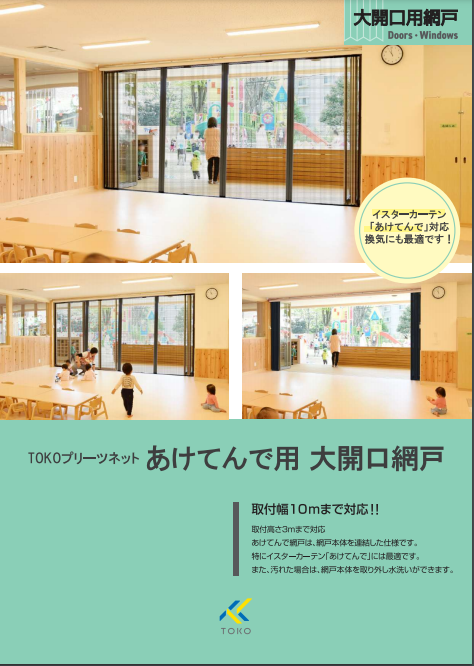

オプションの大開口網戸により防虫対策ができます。防球格子の「うららぎ」と併用すれば網戸も守りつつ防虫対策・換気対策も可能です。

設置場所詳細公共施設・体育館
施設名ケーブルワン・スポーツパーク(武雄市民体育館)
場所佐賀県武雄市

EXAMPLE 04

市民交流スペースに設置。フラットレールのため全開にすると外部のピロティと一体化し開放的な空間になります。

設置場所詳細公共施設
施設名宇土市庁舎
場所熊本県

EXAMPLE 05

幼児施設の保育室。あけてんでをフルオープンにすることで、普段別々の保育室で過ごしている子どもたちが、一緒に活動できる開放的な空間がうまれます。

設置場所詳細幼児施設
施設名忠岡町立東忠岡こども園
場所大阪府忠岡町

EXAMPLE 06

小学校二階に設けられた中庭。大開口折れ戸で空間を繋げば、廊下と中庭の行き来がしやすくなります。
今回は図書室の内部間仕切りとしてもご採用頂きました。

設置場所詳細学校施設
施設名某小学校
場所東京都

EXAMPLE 07

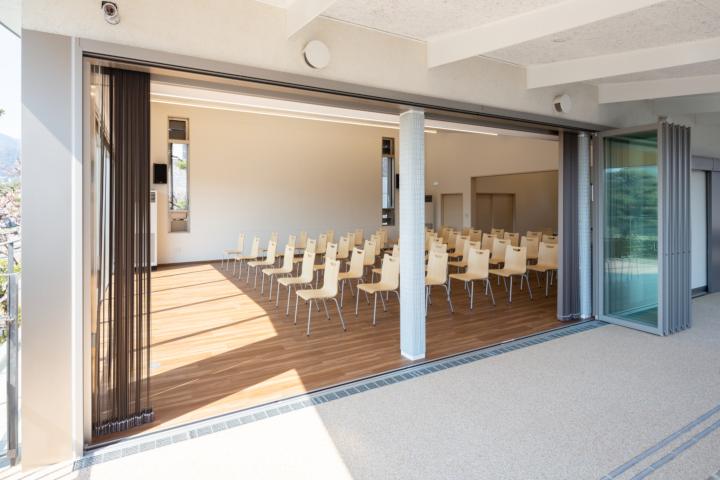

大ホールを中心にした屋根に、多くの縁側空間を配置した公民館。全開できる折れ戸が開放的な空間を作り、地域住民の集いの場をつくります。

設置場所詳細公民館
施設名土生公民館
場所広島県尾道市因島土生町

EXAMPLE 08

消防庁舎2Fのテラス。屋外の折れ戸を開くことで訓練スペースを確保。ベランダ・食堂と訓練室(写真左上・左下・右下)、多目的室と訓練室(写真右下)を一体利用でき、訓練がしやすい空間をつくります。

岡本出張所 写真左上・左下・右
成田出張所 写真右下

設置場所詳細消防庁舎
施設名小田原市消防庁舎 岡本出張所/成田出張所
場所神奈川県

EXAMPLE 09

集合住宅内の集会所を改修、広場に隣接した地域のコミュニティ拠点です。
既存壁を撤去し、大開口折れ戸で屋外と屋内を一体化。広場とのスムーズな出入りを可能にすることで、利用の幅が広がりました。

設置場所詳細集会所
施設名ももポート
場所大阪府堺市

EXAMPLE 10

役場内の住民プラザ。
コーナー柱不要の大開口折戸で、
屋外と一体の広々とした空間を演出いたします。

設置場所詳細庁舎
施設名築上町役場
場所福岡県築上郡

EXAMPLE 11

子どもから高齢者まで、幅広い利用者に向けた健康増進施設。多目的室の折れ戸を開ければ、広々としたイベントスペースがうまれます。

設置場所詳細その他
施設名市村清記念メディカルコミュニティセンター
場所佐賀県三養基郡

EXAMPLE 12

各納車ブースで行う納車式は、全閉状態で、屋外の外気、風雨、騒音を遮断して行い、全開操作することで、新たな門出の演出とスムーズな出庫ができるよう大開口折戸を採用。

設置場所詳細カーショップ
施設名ホンダカーズ中央佐賀
場所佐賀県

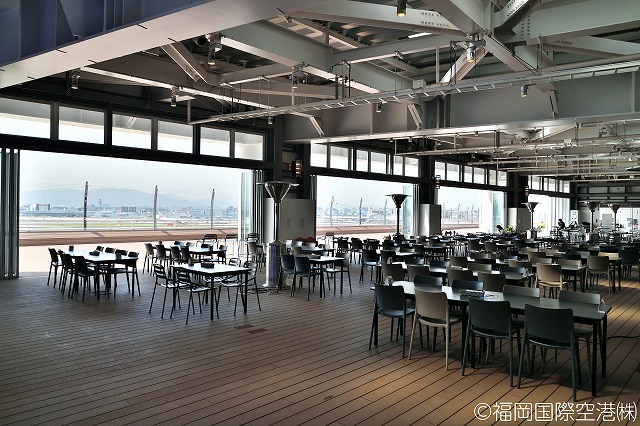

EXAMPLE 13

滑走路を一望できるビアマルシェ。フルオープンすれば、飛行場の空気を最大限に感じとれる開放的な空間に。

設置場所詳細空港
施設名福岡空港 国内線 ソラガミエール
場所福岡県福岡市

EXAMPLE 14

イベント時などに全開することで、内外をより開放的につなげた空間を演出できます

設置場所詳細その他
施設名向日市観光交流センターまちてらすMUKO
場所京都府向日市

EXAMPLE 15

屋内と園庭間の折れ戸。全開することで、子どもたちと外の空間が更に近づきます。運動会などのイベント開催時は、折れ戸を全開し、廊下部分を本部席として活用。

設置場所詳細学校施設
施設名西合志東保育園
場所熊本県合志市

EXAMPLE 16

大学施設の体育館。大開口の折れ戸を設置すれば、屋内施設でも屋外との距離を近く感じられます。

設置場所詳細学校施設
施設名東洋大学
場所埼玉県川越市

EXAMPLE 17

大開口の折れ戸は、中庭とロビーの一体感を強めます。施設利用者は新鮮な空気と近くなり、心のケアにも繋がります。

設置場所詳細福祉施設
施設名介護⽼⼈保健施設 葵の園 松⼾東
場所千葉県松⼾市

EXAMPLE 18

コーナー部もフルオープンして圧倒的な解放感。広がりのある眺望は、施設の雰囲気を明るくします。

設置場所詳細福祉施設
施設名小規模特別養護老人ホーム 花の森
場所兵庫県神戸市

EXAMPLE 19

大開口の折れ戸をウッドデッキと合わせることで、子供たちの遊び場も更に広がります。

設置場所詳細幼稚園
施設名おへそこども園
場所佐賀県佐賀市

EXAMPLE 20

四方校舎で囲まれた中央に巨大な中庭、中庭への大型の材料の出入りはもちろん、緊急避難時にも一瞬で全開になるために、避難誘導口としても有効です

設置場所詳細学校施設
施設名宮城県農業高等学校
場所宮城県名取市

EXAMPLE 21

子どもたちが伸び伸びと、やさしい風を感じながら過ごしています。

設置場所詳細幼稚園
施設名栄光多摩平の森保育園
場所東京都日野市

EXAMPLE 22

地域密着のコミュニティースペースで、あけてんでを全開にすることで、人の出入りが自由になり、より人と人との繋がりが活性化しています。

設置場所詳細その他
施設名南三陸町役場
場所宮城県本吉郡南三陸町

EXAMPLE 23

静かなオフィス空間に、優しい光と風が降り注ぎ、新たな創造を後押ししています

設置場所詳細その他
施設名シーラカンス アンド アソシエイツ一級建築士事務所
場所東京都渋谷区

EXAMPLE 24

フルオープンにすることで、路面に面した多目的スペースの活動範囲が大きく広がります。

設置場所詳細その他
施設名救世軍 恵比寿SAビル
場所東京都渋谷区

EXAMPLE 25

古民家を改修して作った広々とした和の空間と、緑豊かな日本庭園とをバリアフリーな連続空間に演出しています。

設置場所詳細商業施設
施設名リュウキンカの郷
場所熊本県球磨郡

EXAMPLE 26

大船渡湾からの磯の香を感じながら、音楽と食事を楽しむ空間を演出しています。

設置場所詳細商業施設
施設名キャッセン大船渡
場所岩手県大船渡市

EXAMPLE 27

コーナー部も柱無しで全開することで心地よい風を取り入れ、ボーダーレスの空間を演出しています。

設置場所詳細その他
施設名北方町役場庁舎
場所岐阜県本巣群

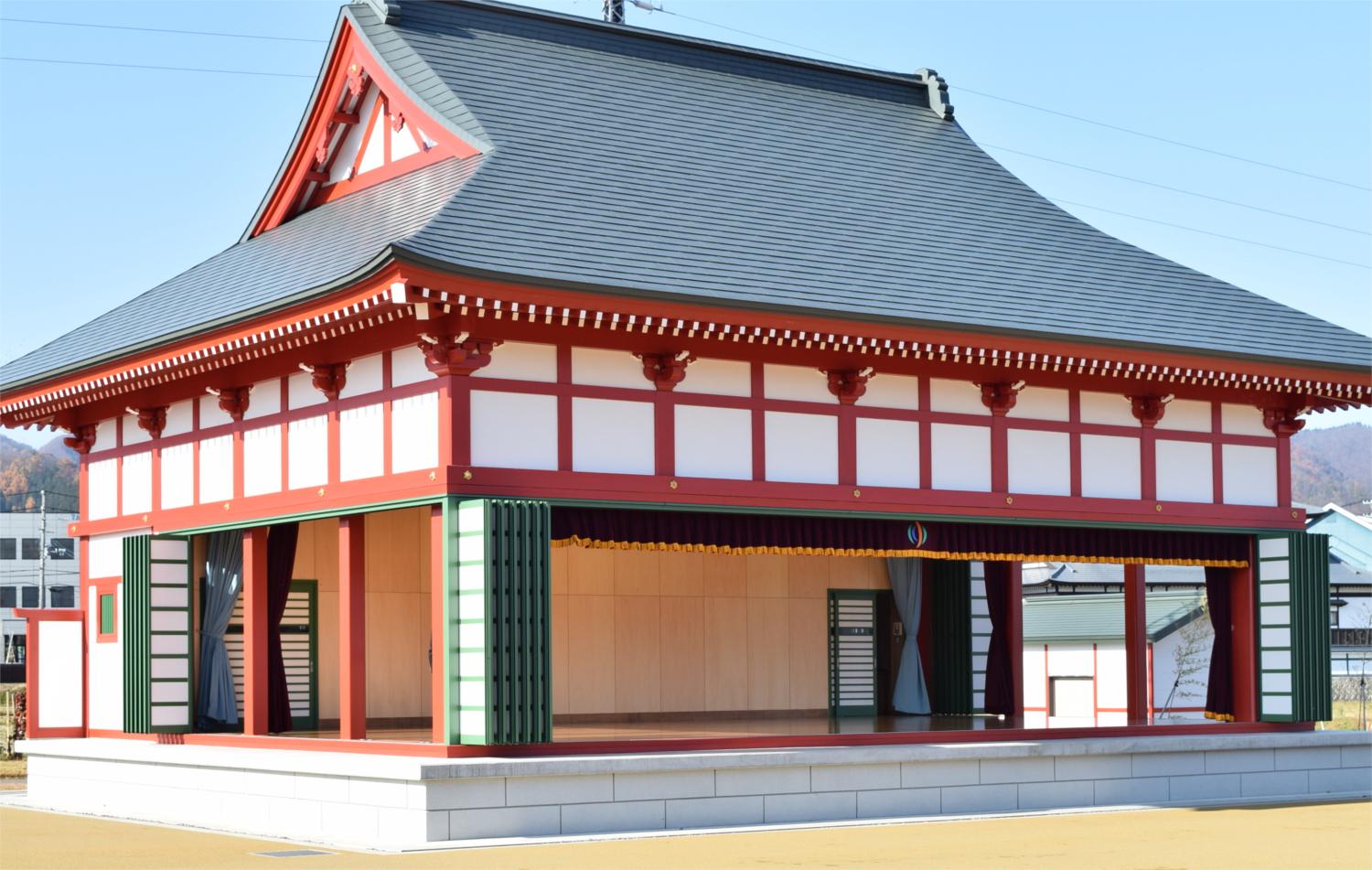

EXAMPLE 28

様々な特殊対応に対応。
特殊色と中桟を工夫することで、アルミ折戸でも伝統木造建築にも融合出来ます。

設置場所詳細その他
施設名小町の郷公園
場所秋田県湯沢市

EXAMPLE 29

熊本県宇土市/宇土市立 宇土小学校
全開する事で、心地よい風を感じる開放的な空間を演出します。

設置場所詳細学校施設
施設名宇土市立 宇土小学校
場所熊本県宇土市

EXAMPLE 30

千葉県流山市/流山市立おおたかの森小中併設校
全開し開口を大きく活用でき、内外の一体化が可能です。

設置場所詳細学校施設
施設名流山市立おおたかの森 小中併設校
場所千葉県流山市

EXAMPLE 31

宮城県仙台市/東北大学
角度付きは方立てを使用しないので自由な空間設計が可能です。

設置場所詳細学校施設
施設名東北大学
場所宮城県仙台市

EXAMPLE 32

岐阜県大垣市/岐阜経済大学
簡単な開閉が可能で、目的に応じた利用が可能です。

設置場所詳細学校施設
施設名岐阜経済大学
場所岐阜県大垣市

EXAMPLE 33

全開する空間演出が、特徴ある結婚式を引き立たせます。

設置場所詳細ブライダル施設
施設名ベルヴィ ロヴィナテラス
場所岩手県盛岡市

EXAMPLE 34

大阪府豊中市/大阪大学豊中キャンパス
キャンパスのスタイルに合わせた、快適なテラスを演出します。

設置場所詳細学校施設
施設名大阪大学豊中キャンパス
場所大阪府豊中市

EXAMPLE 35

外部デッキと内部をフラットにし、車イス等も負荷なく利用できます。

設置場所詳細福祉施設
施設名社会福祉法人峰栄会特別養護老人ホームさぎの宮寮
場所静岡県浜松市

EXAMPLE 36

フルオ-プンする事で、ウエディングプランの可能性が広がります。

設置場所詳細大型商業ビルテナント
施設名金沢片町きらら
場所石川県金沢市

設計者の声ENGINEER'Sautoplot VOICE

全開口サッシあけてんで 作業所

地域に開かれた、ショールームの役割ができる場所

物件名株式会社加藤工機 北部営業所
場所宮崎県日向市
設計者株式会社SALHAUS

全開口サッシあけてんで ショールーム

イスターカーテンを採用するに至った経緯は?

本建築は、宮崎市に本社を持つ給湯・空調設備機器等の販売、設置、保守管理を行う企業の営業所で、1階は作業場、2階が事務室の木造2階建です。
作業場とピロティで、屋内外を連続して使うことができる大きな開口部(W4.3m,H高さ3m)を設ける際に、①ガラス面から彩光を取ることができる。②スムーズに開閉の操作ができる。この2点が「あけてんで」は優れていたため、採用するに至りました。

イスターカーテンを実際に採用してみての感想は?

1階の作業場は、主な役割は設備機器の保管やメンテナンスをする空間ではありますが、ただの作業場としてでは無く、地域に開かれたショールームの役割ができる場所を目指していたので、イメージに近いものが出来て良かったです。
また、折戸でシャッターボックス等が必要無いので意匠的にスッキリ納めることが出来たことも「あけてんで」の魅力だと感じました。

施主様のご反応はどうですか?

『北部営業所は宮崎県内の主要な幹線道路に面しているので、シャッター等で閉じてしまうのでは無く、通りに対してオープンな印象の建物になったことと、彩光面が大きいので作業場内も明るくなり従業員の働く環境としても良い空間が出来たので満足している』とのことでした。

今後の商品開発へのご要望

木造の建物は、他の構造と比較すると建築自体が全体に柔らかく撓み等もあるので、施工する際に調整するのがとても難しかったと施工者の方からは伺っています。

その他ご意見

親切に対応して頂けたので良かったです。

大開口屋内用折れ戸-ミュート-学校-内部間仕切り

開放感のある大開口と容易な操作性

物件名江東区立某学校
場所東京都江東区
設計者株式会社あい設計

全開口折りたたみ式防球格子型建具-うららぎ-学校-体育館

イスターカーテンを採用するに至った経緯は?

【あけてんで・ミュート】
開放感のある大開口が作れ、かつ操作性が容易なため採用しました。
【うららぎ】
体育館の防球柵として、壁の建具の面が揃うので採用しました。
【スクエアスリム】
L字に空間を仕切る必要があり、採用しました。

イスターカーテンを実際に採用してみての感想は?

スライド時の動作がとてもスムーズでした。
また、他では代替が効かないため、プランの幅が広がって助かっています。

施主様のご反応はどうですか?

うららぎの木の質感がとても好評でした。
また、スクエアスリムは学校の地域開放の時などに使われています。

今後の商品開発へのご要望

もう少し、框の見付が小さくなると、閉めた時の見た目が良いと思います。

大開口サッシ-折れ戸-あけてんで-集合住宅-テラス

集会所の利用形態の幅が広がり、空間の印象も刷新

物件名ももポート
場所大阪府堺市
設計者日本総合住生活株式会社・株式会社山設計工房

大開口サッシ-折れ戸-あけてんで-集合住宅-テラス

イスターカーテンを採用するに至った経緯は?

集会所の屋外と内部空間の希薄な関係を払拭するために既存壁を撤去してサッシを入れる計画をしました。その際に一般的なサッシではなく、開放性の高い折戸を検討するなかでイスターカーテンを採用するに至りました。

イスターカーテンを実際に採用してみての感想は?

開放性が格段にあがり、透過性の高い空間が実現できて満足しております。

施主様のご反応はどうですか?

集会所の利用形態の幅が広がり、空間の印象も刷新されたことに大変好評をいただいております。

今後の商品開発へのご要望

さらなる遮音性、水密性の向上があるとより使いやすくなると思います。

大開口サッシ-折れ戸-あけてんで-集合住宅-キッズルーム-テラス

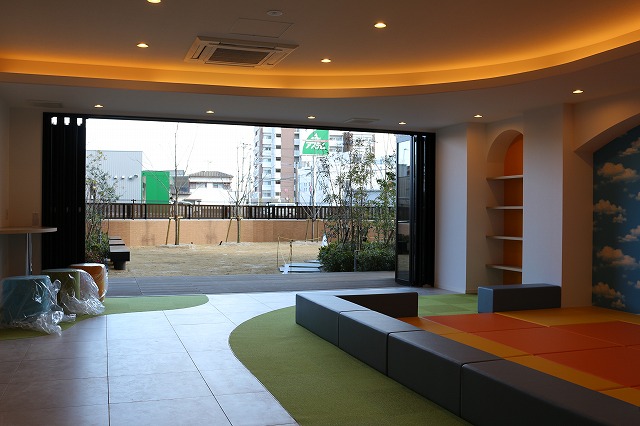

キッズルームから中庭の一体感

物件名エイリックタウン二日市 湯町の杜
場所福岡県筑紫野市
設計者株式会社明水設計
LIA DESIGN

大開口サッシ-折れ戸-あけてんで-集合住宅-キッズルーム-テラス

イスターカーテンを採用するに至った経緯は?

キッズルームと中庭を一体の空間として利用したかった為「イスターカーテン」を採用しました。

イスターカーテンを実際に採用してみての感想は?

設計の意図を実際に表現でき、一体感が生まれ良い空間となったと思います。

今後の商品開発へのご要望

今回、プロジェクトの見せ場の一つとなっている部分で採用ができましたがコストがかかるため容易に採用が難しい部分があります。コスト面でもっと安価になることで共同住宅(バルコニー~LDKなど)その他住宅でも採用の幅が増えると思います。

大開口サッシ-折れ戸-あけてんで-小学校-多目的スペース

多様な学習・活動空間が展開

物件名横浜市立箕輪小学校
場所神奈川県
設計者株式会社奥野設計
石井 秀明 様

全開口折りたたみ式防球格子型建具-うららぎ-小学校-体育館

イスターカーテンを採用するに至った経緯は?

2つのホールとそのホールに挟まれた光庭が一体となって、多様な学習・活動空間が展開できるように「あけてんで」を採用しました。また、体育館では、大開口に対して意匠性と機能性を満たした衝突防止スクリーンを検討している中で両方のニーズを満たす「うららぎ」を採用しました。

イスターカーテンを実際に採用してみての感想は?

実際に授業で光庭とホールが一体的に活用されている場面を見ることができました。体育館においては「うららぎ」が閉じていても十分に採光と通風が得られている状態であり、木のぬくもりもあり体育館の豊かな環境づくりに寄与していると思います。

施主様のご反応はどうですか?

「うららぎ」は内装の木質化というテーマにも合致し、機能性・操作性も高く満足されています。また「あけてんで」も積極的に使っていただいて、授業において光庭とホールをうまく活用していただいています。

今後の商品開発へのご要望

「あけてんで」は閉じていても自然通風ができるスリットなど、閉じている状態で微調整ができる製品があるとより幅が広がってくるかと思います。

大開口サッシ-折れ戸-あけてんで-幼児施設-中庭

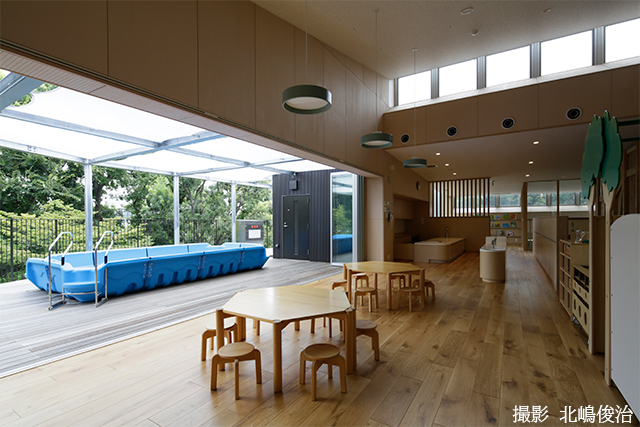

コンセプトを高いレベルで実現

物件名芦花の丘かたるぱ保育園
場所東京都
設計者有限会社 湯澤建築設計研究所
岩田 良和 様

大開口サッシ-折れ戸-あけてんで-幼児施設-中庭

イスターカーテンを採用するに至った経緯は?

都立公園内にある施設のため、公園とのつながりが重要なコンセプトの1つだった。しかし、保育園という用途上セキュリティも重要視されるため、通常時は閉じることができ、イベント時には開くことができるような開口の作り方が求められた。開口時に方立てもなく、大開口を作れるイスターカーテンは今回の要求を実現するのに最適な製品であると思い採用した。

イスターカーテンを実際に採用してみての感想は?

方立てなしの9m以上の開口は想像以上の開放感で、開口部から取り込まれる爽やかな風や公園内の豊かな緑との繋がりが「公園とのつながり」というコンセプトを高いレベルで実現できた。

施主様のご反応はどうですか?

最初はセキュリティ面を気にされていましたが、開けたときの爽快感・開放感を実際に体感されてからは、中間期やイベント時に積極的に開放して利用いただいています。また、サッシの開閉も軽くて女性保育士でも容易にできることも積極的に利用する大きな要因になっています。

今後の商品開発へのご要望

専用の網戸を開発してほしい。

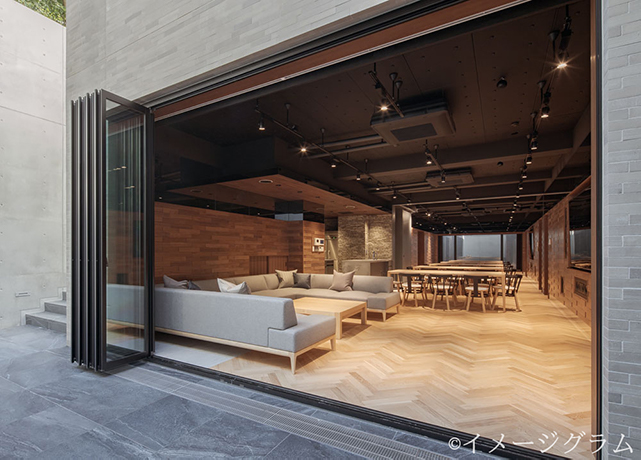

大開口サッシ-折れ戸-あけてんで-オフィス-テラス

設計の意図通りで大変満足

物件名BEEVALLEY YOYOGIUEHARA
場所東京都渋谷区
設計者株式会社AE総合計画
天児 実 様

大開口サッシ-折れ戸-あけてんで-オフィス-テラス

イスターカーテンを採用するに至った経緯は?

地下のパーティールームをドライエリアに面して外部と一体で使えるように、全開口のサッシを探しており、イスターカーテンを採用しました。

イスターカーテンを実際に採用してみての感想は?

フルオープンにした場合の一体感は設計の意図通りで大変満足しています。

施主様のご反応はどうですか?

地下の部屋であるにもかかわらず、明るく開放的な雰囲気に満足されています。

今後の商品開発へのご要望

遮音性能の高い商品の選択肢があるとよい気がしました。

大開口サッシ-折れ戸-あけてんで-福祉施設-テラス

期待していた以上に広がりのある空間が出来て満足

物件名プレザングラン南雪谷
場所東京都大田区
設計者株式会社井上穰建築デザイン研究所

大開口サッシ-折れ戸-あけてんで-福祉施設-テラス

イスターカーテンを採用するに至った経緯は?

有料老人ホームの食堂を眺望の良い5階に配置することとなり、食堂には3面大開口のサッシを採用した。その一面はウッドデッキでフラットに繋がる屋上庭園も設計したので、イスターカーテン「あけてんで」を採用して内外広がりのある空間を演出しようとしました。

イスターカーテンを実際に採用してみての感想は?

期待していた以上に広がりのある空間が出来て満足しています。
また、下枠フラットの仕様なので、車いすでも段差のない安心安全なものになりました。

施主様のご反応はどうですか?

竣工披露でテープカットを屋上庭園で行い、5階の食堂と一体となった披露でしたので、大いに利用されて喜んで頂けたと思います。

今後の商品開発へのご要望

框の見付寸法のスリム化。遮音等級の向上。
水密性、気密性の性能の向上させるアタッチメントの開発。

その他(ご意見・ご要望など)

樹脂サッシに対応していくとカラーバリエーションが増えて採用の幅が広がると思います。

大開口サッシ-折れ戸-あけてんで-福祉施設-中庭

建物内部と外部の一体感がとても印象的

物件名介護老人保健施設 葵の園・松戸東
場所千葉県松戸市
設計者株式会社アトリエ・リガ・テ都市建築計画
田村 芳夫 様

大開口サッシ-折れ戸-あけてんで-福祉施設-中庭

イスターカーテンを採用するに至った経緯は?

今回は中庭に面してイスターカーテンを設けました。療養者の方が屋内からも、中庭に出ても季節の移り変わりをより身近に感じられるようにしたいという思いから採用しました。

イスターカーテンを実際に採用してみての感想は?

通常の限られた範囲での開口とは大きく違う、建物内部と外部の一体感がとても印象的に演出できたと思いました。

施主様のご反応はどうですか?

イスターカーテンを全開にして中庭とのつながりを見て頂いた際に気に入って頂いたようでした。

今後の商品開発へのご要望

春や秋などの中間期にイスターカーテンを全開にしたいが虫が入ってくるので網戸つけたいとの相談を施主から受けました。付属品として網戸の開発をしてほしいです。

その他(ご意見・ご要望など)

枠が木目調のものがあれば使いたい箇所が増えるかなと思います。

大開口サッシ-折れ戸-あけてんで-幼児施設-テラス

お客様のニーズにマッチしており、毎回安心して提案できます

物件名学校法人渡辺学園 中央こども園
設計者株式会社時設計 九州営業所
埜口 泰史 様

大開口サッシ-折れ戸-あけてんで-幼児施設-テラス

イスターカーテンを採用するに至った経緯は?

幼児施設様からの高いご要望として、サッシ窓の有効開口を大きく取りたいとのニーズがあります。大開口における設計自由度があるイスターカーテン「あけてんで」は、お施主様の期待に応えてくれるので採用しやすいです。

イスターカーテンを実際に採用してみての感想は?

お施主様のニーズにマッチした製品なので、提案しやすく、納入後の評価が高いので、毎回安心して提案できます。下枠フラット仕様は、開放時に段差がない安全性と、水密性保持も兼ねており、安心感があります。

施主様のご反応はどうですか?

・期待通りに開放的な空間が実現できている。
・下枠のフラット仕様は、元気いっぱい走り回る園児や、来園される保護者様への安全配慮の面で好評です。

今後の商品開発へのご要望

・網戸の要望多いので、御社ブランドの商品開発
・防火仕様の下枠フラット仕様

その他(ご意見・ご要望など)

今後もニーズにマッチした御社オリジナルの商品開発を期待しています。

大開口サッシ-折れ戸-あけてんで-宗教施設-テラス

内外が連続した豊かな空間が実現

物件名カトリック芦屋教会 司祭信徒館
設計者株式会社 安井建築設計事務所
松本 猛 様、杉江 順哉 様

大開口サッシ-折れ戸-あけてんで-宗教施設-テラス

イスターカーテンを採用するに至った経緯は?

開放時に集会室と外部バルコニーテラスの一体的な利用を可能とし、かつ閉鎖時に水密性・気密性のある建具として採用しました。障子が軽く、操作性がよいこともポイントでした。

イスターカーテンを実際に採用してみての感想は?

内外が連続した豊かな空間が実現しました。

施主様のご反応はどうですか?

気持ちの良い空間ができたと実感していただいています。

今後の商品開発へのご要望

框の見付けがよりスリムになっていくとよいかと思います。

大開口サッシ-折れ戸-あけてんで-福祉施設-多目的スペース

大雨の吹込みでも雨水が侵入しないから安心

物件名あゆみが丘学園 多目的ホール
場所京都府京丹後市
設計者株式会社ゆう建築設計
清水 大輔 様

大開口サッシ-折れ戸-あけてんで-福祉施設-多目的スペース

イスターカーテンを採用するに至った経緯は?

屋外でイベントを行う時に、開け放って空間を内外一体的に利用できるように3メートル近い高さが取れること、雨水浸入に対する足元部分のディテールが考えられていることという観点から商品を選定しました。

イスターカーテンを実際に採用してみての感想は?

気密性が高く、全面開口にも関わらず室内に居て落ち着いた感じがあります。足元部分の水仕舞に関しては閉まっている時は蓋がされ、大雨の吹き込み等でも直接室内に雨水が浸入しない仕組みになっているため安心感があります。

施主様の反応はどうですか?

屋外でお祭等のイベントの際に、開け放つことで車いすの高齢の方が室内からお祭に参加されるなど、非常に有効に活用されています。

今後の商品開発への要望

屋内の商品バリエーションについて、「スリムタイプ」は小回りの効くよい商品と思いますが、可動時の静音性、軽さをもっと改善するとさらに使う場面が増えると思います。

大開口サッシ-折れ戸-あけてんで-教育施設-テラス

過去最大物件の小・中学校

物件名流山市立 おおたかの森小学校・中学校
場所千葉県流山市
設計者㈱シーラカンス アンド アソシエイツ一級建築士事務所

流山市立 おおたかの森小学校・中学校を動画で紹介

大開口サッシ-折れ戸-あけてんで-福祉施設-テラス

全面開放には「あけてんで」

物件名社会福祉法人峰栄会特別養護老人ホームさぎの宮寮
場所静岡県浜松市
設計者株式会社ナカノ工房一級建築士事務所
石川 哲也 様

大開口サッシ-折れ戸-あけてんで-福祉施設-テラス

イスターカーテンを採用するに至った経緯は?

全面開放した時の開放感が欲しかった。
また、3階屋上テラスに設置を考えていたため、耐風圧強度・水密・気密性が必要だった。そこで「あけてんで」を採用しました。

イスターカーテンを実際に使ってみての感想は?

窓を開けた時の開放感と外部テラスとの一体感が得られ非常に感激しました。

施主様の反応はどうですか?

ここに全面開放折れ戸を採用したことは間違いではなかったとひたすら感心していました。

今後の商品開発への要望は?

今回の採用時には床フラットタイプの製品がまだでていなかったので、次回はぜひ新製品のフラットタイプを採用してみたい。
その時も今回のような軽快な開放感が得られるのか試してみたい。

その他(ご意見や要望など)

現在、保育所の設計を進めているため、園児向け安全対策仕様の製品があるが、もう少しパネル幅の広いものができるように工夫願いたい。

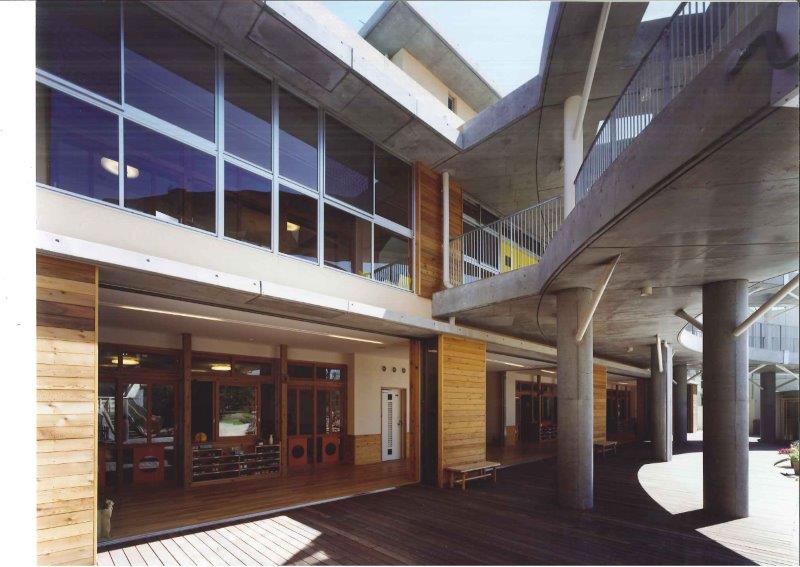

大開口サッシ-折れ戸-あけてんで-教育施設-テラス

「もうひとつの部屋」の実現

物件名高槻双葉幼稚園園舎
場所大阪府高槻市
設計者株式会社 エーアンドシー設計
石田 俊二郎 様

大開口サッシ-折れ戸-あけてんで-教育施設-テラス

イスターカーテンを採用するに至った経緯は?

10年前に設計した公立幼稚園が最初の採用。児童施設における当社の設計では廊下を単なる通行の為のスペースではなく、少し広めの内部廊下と外部デッキ空間をペアとし、内外空間をつなぐ「もうひとつの部屋」として一体に使える空間として活用するプランとする場合が多い。そして季節や天候によりふたつの空間を簡単(女性が多い環境のため)にフルオープン~クローズ出来るスペックとして最適と考え、以降の設計でも数多く採用しています。

イスターカーテンを実際に使ってみての感想は?

当初の製品は下枠のディテ―ル等が未成熟で、風雨の強い時の吹き込み等上履き空間での使用は若干支障があったが、最近は改善されている。当社では内外の空間をつなぐ軒下空間との意味合いから、屋外側には深い軒を設けるプランにします。

施主様の反応はどうですか?

今回採用の双葉幼稚園様は当社の設計事例を見学頂いて、実際にイスターカーテンを操作し設計コンセプトを理解して頂いての採用であったので、気候により同カーテンを開閉し通路空間を利用されている。尚2階ホールへの渡り廊下を待合室に利用する案は西川副園長の発想でした。

今後の商品開発への要望

採用する建物用途は耐火性能が要求されることが多く、防火設備性能があればもっと幅広く使えそうです。また、より開放性を得るためコーナーに柱を立てたくないので、回り込める商品(昔からある納まりで雨戸は可能)や、児童施設ではイスターカーテンを畳んだ状態では危ないので必ずオリジナルの戸袋を設けますが、雨戸同様オプションとして規格化された戸袋があれば便利と思います。

その他

最近アルミサッシでも袖壁に引き込めるタイプの商品が出始めています。私は以前既成サッシ部材を使い特注加工で使用していましたが、残念ながら開口巾が大きい場合障子数が多くなり、それに伴いレール数が多くなり思いのほか目立つ敷居となります。この点イスターカーテンは1本のレールで限りなく広く自由なカーブのある開口が得られる貴重なスペックであり、今後も使いたい商品です。

ダウンロードDOWNLOAD

商品カタログ・CADデータ

「イスターカーテン あけてんで 」のカタログデータやCADデータをダウンロードできます。

カタログデータ
CADデータ
(断面図)
CADデータ
(建具表)
カスタムデータ出力

(任意の寸法、仕様のCADデータがダウンロードできます)
