横引きパイプシャッター-スクエアスリムパイプタイプ・格子タイプ-管理シャッター

イスターカーテンスクエアスリム パイプタイプ・格子タイプ

宣伝効果抜群の横引きパイプシャッターです。
選べる2種類のフレームで最適な管理シャッターを選択。
どのような店舗にも合わせられるフリーR対応で、自由な大開口設計が可能。
営業時間外の店舗にも、道行く人の視線を集めます

商品の特徴FEATURES

【イスターカーテン スクエアスリム パイプタイプ・格子タイプ】商品紹介 動画

パイプタイプ

直径11.5mmのパイプ格子で組んだ横引きパイプシャッターです。
丸みを帯びたデザインが柔らかな印象を与え、営業時間外でも、道行く人の視線を集める店舗を創ります。

パイプタイプはシリーズ最軽量。格子間にスリーブを挟み込むことで、開閉時の音も抑えた扱いやすい管理シャッターです。

横引きパイプシャッター-スクエアスリムパイプタイプ-デザイン

格子タイプ

強固なフレーム材を100㎜ピッチで組んだタイプです。
はめ込み材を入れなくても十分な強度と防犯性を実現。角格子の美しい、洗練された店舗を演出できます。

シリーズ最小のたたみ幅で戸袋がコンパクトに収まるため、ショップの雰囲気を損ないません。

横引きパイプシャッター-スクエアスリム格子タイプ-デザイン

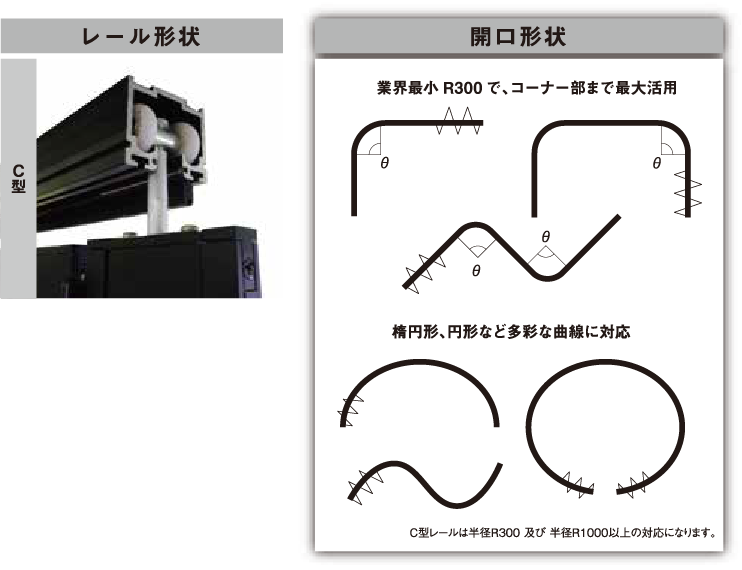

フリーR対応で 自由設計

フレキシブルな曲線対応と業界最小のR300で、店舗面積を最大限に活用
複雑なラインにも制限なく使え、コーナー部においても業界最小Rで、店舗面積を最大活用といったお客様の要望を実現させることが出来ます。

横引きパイプシャッター-スクエアスリムパイプタイプ・格子タイプ-店舗区画レイアウトフリー

製品のポイント!

横引きパイプシャッター-スクエアスリムパイプタイプ・格子タイプ-製品のポイント

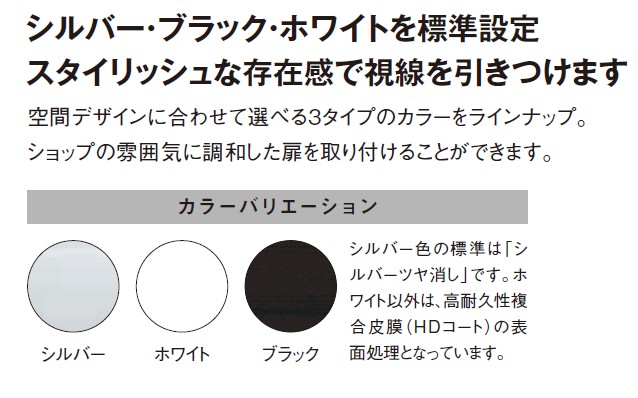

横引きパイプシャッター-スクエアスリムパイプタイプ・格子タイプ-カラーバリエーション

商品仕様SPECIFICATIONS

仕様一覧

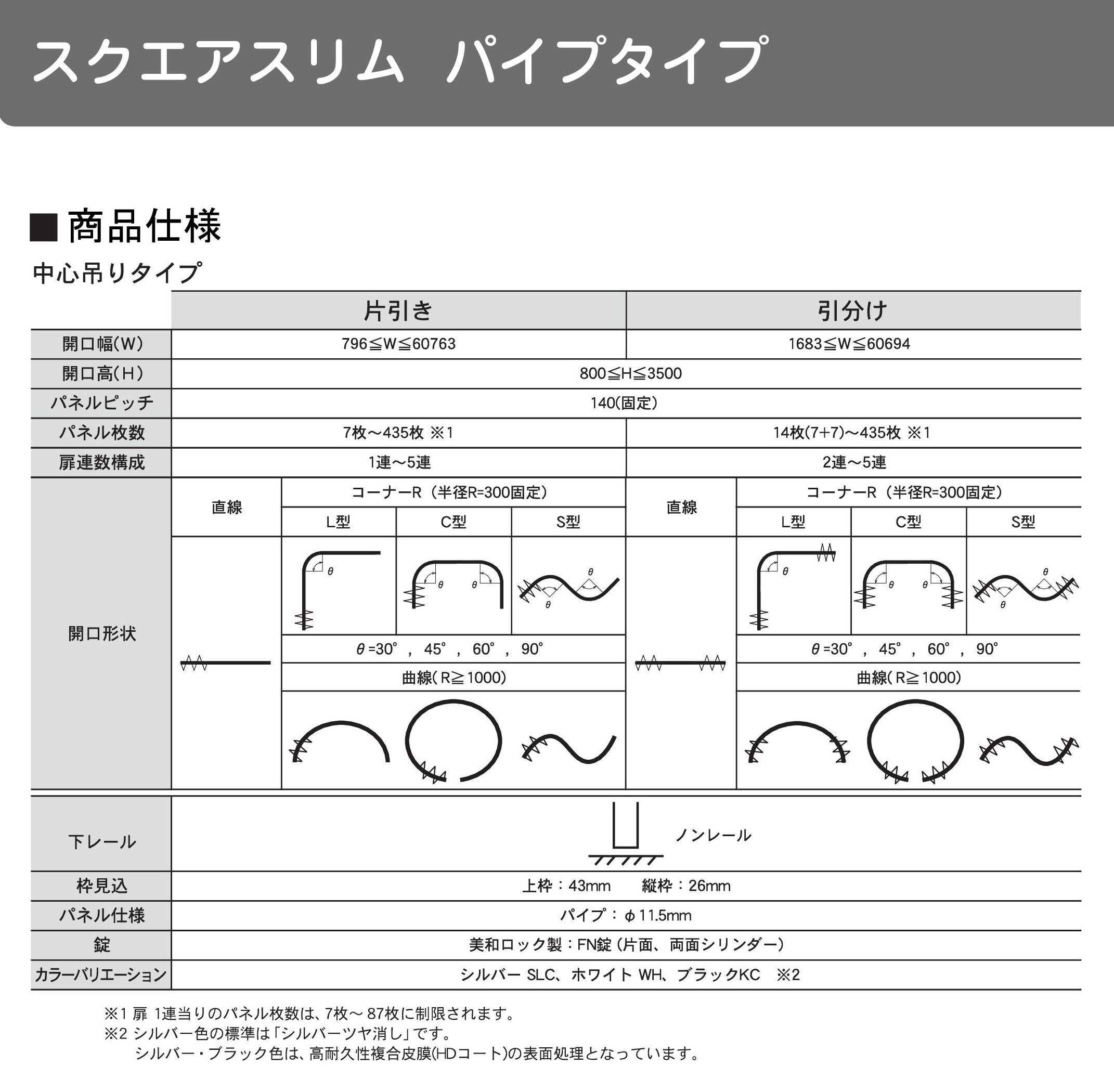

横引きパイプシャッタースクエアスリムパイプタイプ--仕様

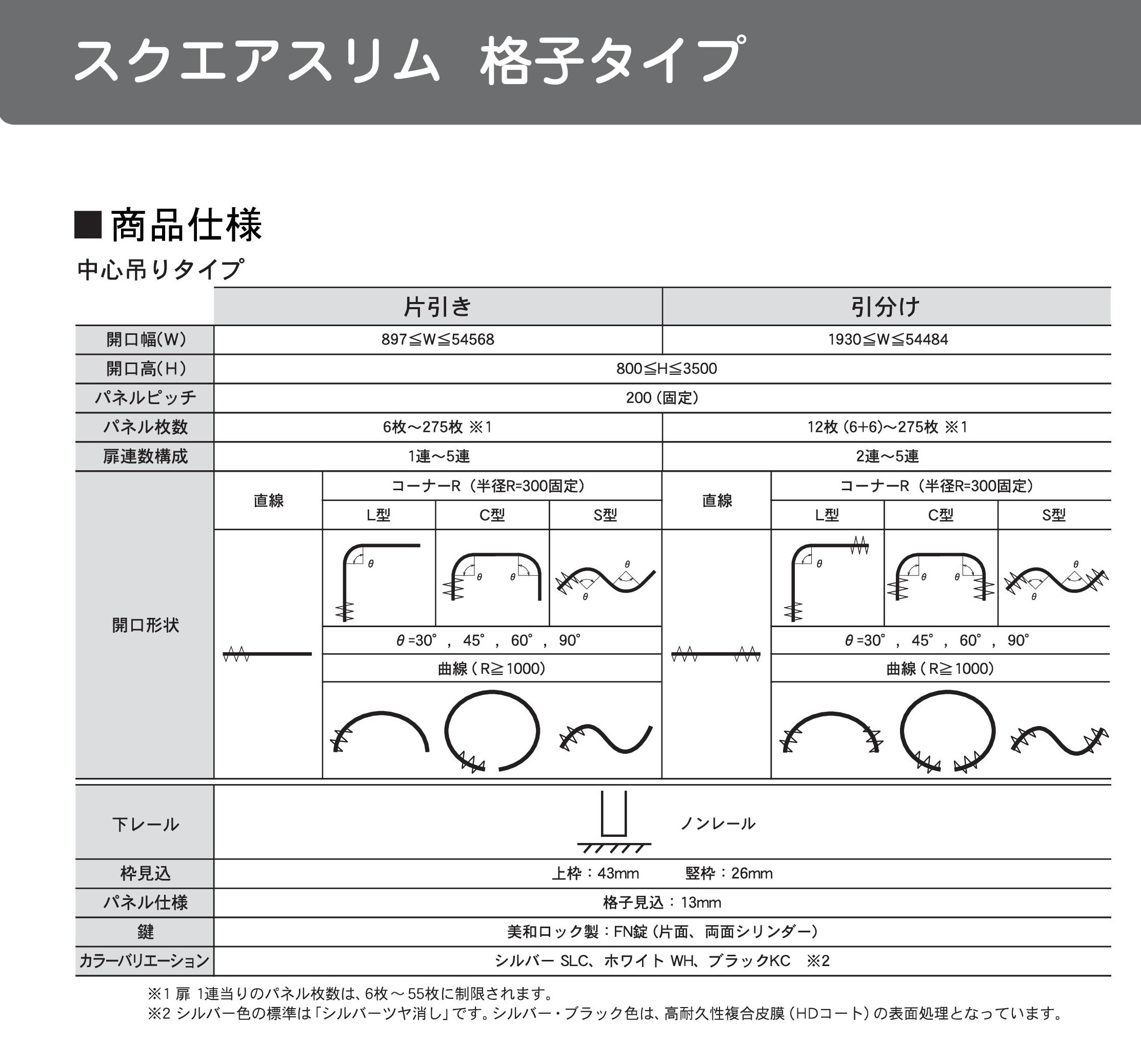

横引きパイプシャッタースクエアスリム格子タイプ-仕様

施工事例EXAMPLES

EXAMPLE 01

店舗エリアの管理用シャッターとして設置。営業時間外は通路として使用でき、明るい空間を演出します。

設置場所詳細商業施設
施設名ふくまち横丁
場所福井県福井市

EXAMPLE 02

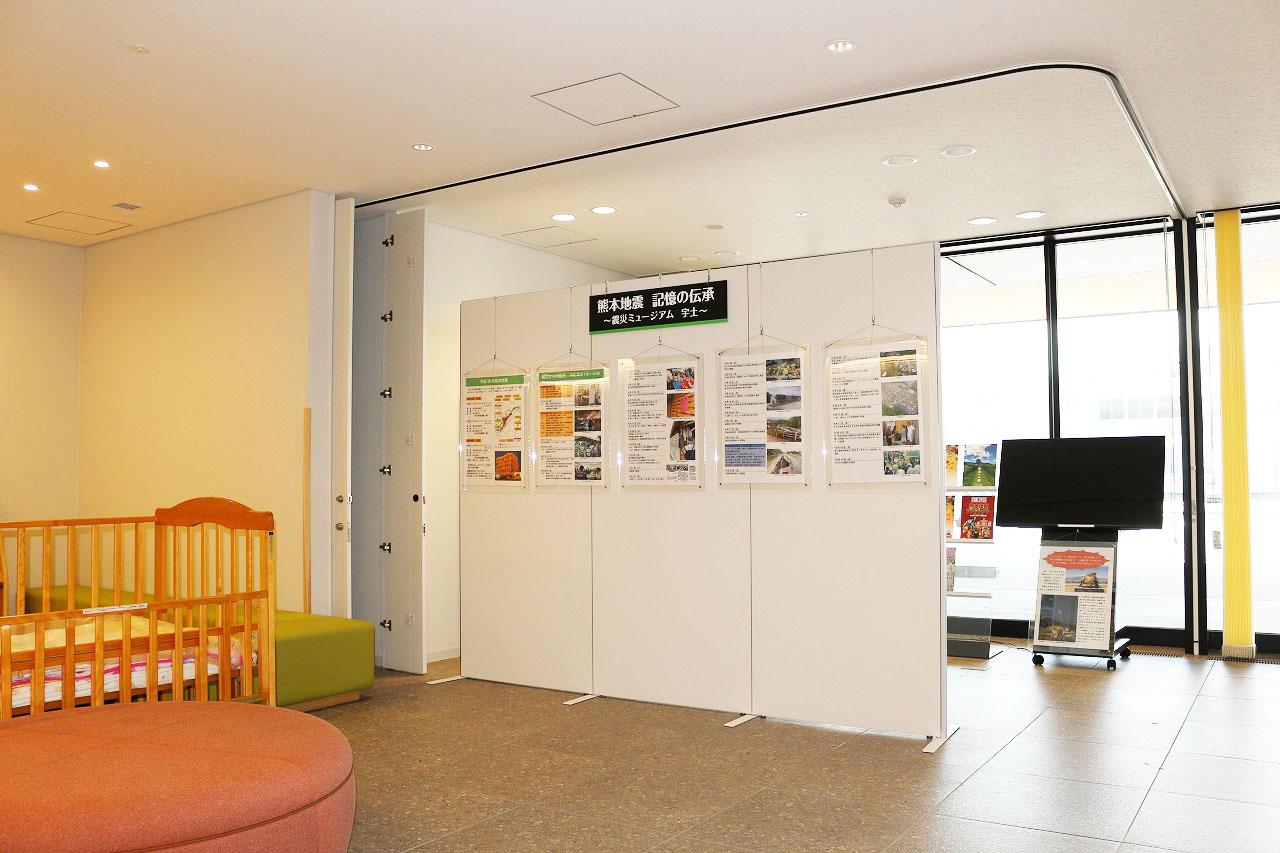

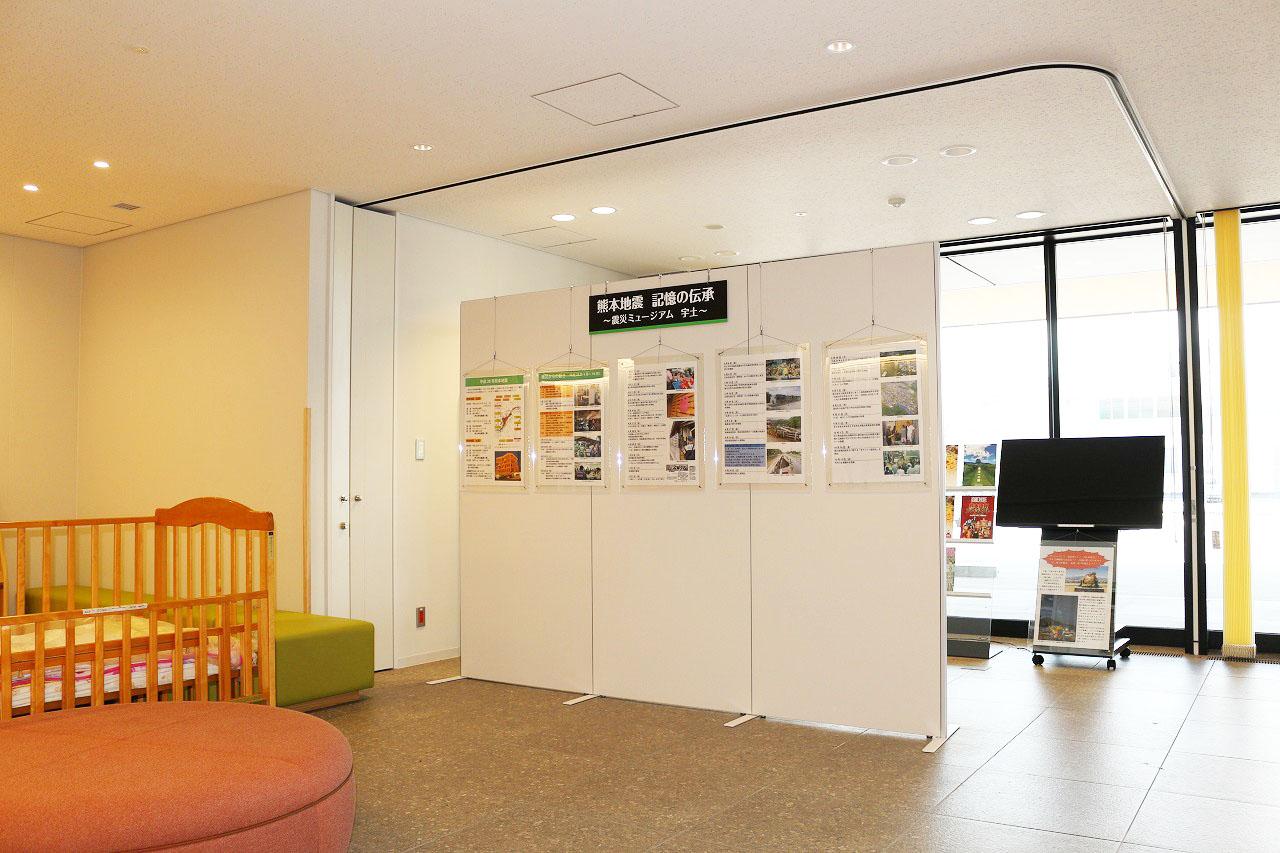

多目的スペースを区画する管理シャッターとして設置。営業中は開放的であり、営業時間後は全閉して防犯対策としても有効です。

設置場所詳細公共施設
施設名宇土市庁舎
場所熊本県

EXAMPLE 03

連絡ブリッジに通行制限用の折れ戸を設置。時間帯による人の通行を管理することができます。

設置場所詳細公共施設
施設名宇土市庁舎
場所熊本県

EXAMPLE 04

商業施設内のイノベーションラボ。eスポーツエリアや学生カフェエリア等を備えた複合ブースです。
カラーが選べるので、空間の雰囲気に調和した管理シャッターを取り付けることができます。

設置場所詳細イノベーションラボ
施設名INNOVATION PARK OSAKA IZUMI
場所大阪府和泉市

設計者の声ENGINEER'Sautoplot VOICE

ダウンロードDOWNLOAD

商品カタログ・CADデータ

「イスターカーテン スクエアスリム パイプタイプ・格子タイプ 」のカタログデータやCADデータをダウンロードできます。

カタログデータ
CADデータ
(断面図)
